IP67: significato, test e applicazioni pratiche

Dalle custodie degli smartphone alle componenti elettroniche esterne di un impianto fotovoltaico, la sigla IP67 è sempre più sinonimo di resistenza e affidabilità. Ma cosa si nasconde esattamente dietro questo codice? Comprendere a fondo l’ip67 significato è fondamentale per scegliere dispositivi che debbano resistere a condizioni ambientali difficili, garantendone la durata e la sicurezza. Il grado di protezione IP (o Indice di Protezione) definisce la capacità di un involucro di proteggere le parti interne. Nello specifico, IP67 assicura una protezione contro polvere totale (prima cifra, ‘6’) e una protezione all’acqua per immersione temporanea fino a 1 metro di profondità per 30 minuti (seconda cifra, ‘7’). In questa guida completa analizzeremo i test, le differenze con altri standard come IP65 e IP68, e le applicazioni pratiche più comuni.

Che cos’è il grado di protezione IP (Indice/Ingress Protection)

Il grado di protezione IP, acronimo di Ingress Protection (o International Protection), è uno standard internazionale definito dalla norma IEC 60529. Il suo scopo è fornire un metodo di classificazione chiaro e univoco per misurare l’efficacia di un involucro nel proteggere le apparecchiature elettriche interne da intrusioni di corpi solidi (come polvere e detriti) e liquidi (principalmente acqua). Questa classificazione non è un semplice dettaglio tecnico, ma un indicatore fondamentale della durabilità e della sicurezza di un prodotto. Per un componente esposto agli agenti atmosferici, come un inverter fotovoltaico o una pompa di calore, un grado IP adeguato è la prima garanzia di un funzionamento affidabile, prevenendo guasti e cortocircuiti.

Il codice IP è sempre seguito da due cifre, ognuna con un significato preciso:

• La prima cifra indica il livello di protezione contro l’accesso di parti pericolose e la penetrazione di corpi solidi esterni. La scala va da 0 (nessuna protezione) a 6 (protezione totale dalla polvere).
• La seconda cifra definisce il livello di protezione contro l’ingresso di liquidi. La scala va da 0 (nessuna protezione) a 9, descrivendo scenari che vanno dalle semplici gocce d’acqua fino all’immersione prolungata e ai getti ad alta pressione come nel caso di IP69K.

Comprendere questo indice di protezione è cruciale per confrontare oggettivamente le performance di diversi dispositivi. Offre un linguaggio universale che supera le descrizioni di marketing generiche come “resistente all’acqua”. Per chi, come Darma Energia, progetta e installa soluzioni energetiche che operano all’esterno per decenni, la scelta di componenti con il giusto grado IP (come quadri elettrici, connettori o sensori) è un prerequisito non negoziabile per assicurare al cliente un investimento sicuro e performante nel tempo.

Cosa significa IP67 nel dettaglio

Per cogliere appieno l’ip67 significato pratico, è indispensabile analizzare separatamente le due cifre che compongono il codice, poiché ognuna descrive la resistenza a un diverso tipo di agente esterno.

• La prima cifra (‘6’): protezione totale contro la polvere. Il numero ‘6’ indica il massimo livello di protezione possibile contro l’ingresso di corpi solidi, inclusa la polvere più fine. Un involucro certificato con questo grado è ermetico. Il test di tenuta secondo la norma IEC 60529 è estremamente rigoroso: il prodotto viene posto in una camera con polvere di talco e mantenuto in depressione per un tempo prolungato (fino a 8 ore) per verificare che nessuna particella riesca a penetrare. Per un dispositivo elettronico che opera all’esterno per 20-30 anni, come un inverter fotovoltaico, questa protezione contro polvere totale è vitale per prevenire guasti e degrado delle performance.

• La seconda cifra (‘7’): protezione contro l’immersione temporanea. Il numero ‘7’ attesta una robusta protezione all’acqua per immersione. A differenza di gradi inferiori come IP65 (resistente a getti d’acqua), un dispositivo IP67 è progettato per sopravvivere all’immersione completa. Le specifiche del test IPX7 sono chiare: l’apparecchio deve resistere all’immersione in acqua fino a 1 metro di profondità per 30 minuti senza subire infiltrazioni dannose. Questo garantisce che custodie stagne di quadri elettrici o connettori possano sopportare non solo piogge torrenziali, ma anche allagamenti temporanei o la caduta in una pozzanghera, assicurando l’investimento del cliente nel tempo.

Seconda cifra “7”: protezione contro l’immersione temporanea

Il numero ‘7’ definisce una robusta protezione all’acqua per immersione temporanea. Questo rappresenta un salto di qualità significativo rispetto a gradi inferiori come IP65, che garantiscono solo contro i getti d’acqua. La certificazione IPX7 (dove la ‘X’ sostituisce la cifra dei solidi per focalizzarsi solo sul test dei liquidi) prevede un test specifico: l’involucro deve resistere all’immersione completa in acqua a 1 metro di profondità per un massimo di 30 minuti senza che vi sia alcuna infiltrazione dannosa.

Questa capacità è fondamentale per garantire la sopravvivenza di dispositivi in caso di incidenti o condizioni meteorologiche estreme. Pensiamo a un quadro elettrico o a una custodia stagna per un impianto fotovoltaico posizionato in un’area soggetta ad allagamenti temporanei. Per i clienti di Darma Energia, sapere che i componenti critici del proprio impianto possono resistere a un’immersione accidentale è una garanzia di sicurezza e continuità operativa, proteggendo l’investimento da danni che sarebbero altrimenti certi.

IP65 vs IP67 vs IP68: differenze, limiti e quando scegliere ciascuno

La scelta del giusto grado di protezione IP è cruciale per la longevità di un impianto. Sebbene il codice IP67 sia sinonimo di grande robustezza, non è sempre la scelta necessaria o sufficiente. Confrontare IP65, IP67 e IP68 aiuta a capire quale standard sia più adatto a ogni specifica applicazione, ottimizzando così costi e sicurezza.

• Grado IP65: Questo standard garantisce una protezione efficace contro i getti d’acqua a bassa pressione da qualsiasi direzione. È la scelta perfetta per componenti come un inverter fotovoltaico o un quadro elettrico esposti alla pioggia, anche intensa, ma installati in una posizione che esclude il rischio di immersione (ad esempio, montati a parete a una certa altezza dal suolo). Rappresenta una soluzione affidabile e più economica quando la protezione da immersione è superflua.

• Grado IP67: Come analizzato, questo livello certifica la capacità di resistere a un’immersione temporanea (protezione all’acqua per immersione fino a 1 metro per 30 minuti). La scelta si sposta su IP67 quando un componente è installato in una posizione a rischio di allagamento, anche se breve: pensiamo a connettori vicini al terreno, sensori in pozzetti o custodie stagne in aree con cattivo drenaggio. Per Darma Energia, consigliare un prodotto IP67 significa garantire al cliente la massima tranquillità contro incidenti e condizioni meteo estreme.

• Grado IP68: Rappresenta il livello superiore, progettato per un’immersione continua e prolungata. A differenza dell’IP67, le condizioni specifiche di test (profondità e durata) non sono definite rigidamente dalla norma, ma dichiarate dal singolo produttore. Si sceglie un dispositivo IP68 solo per applicazioni specifiche dove questo deve operare costantemente sott’acqua, come pompe sommerse o sensori in serbatoi.

In sintesi, la selezione dipende dall’analisi del rischio reale:

• Scegliere IP65: per componenti esposti a pioggia e schizzi, ma al sicuro da allagamenti.
• Scegliere IP67: per dispositivi a rischio di immersione breve e accidentale.
• Scegliere IP68: per apparecchiature che devono funzionare ininterrottamente sommerse.

Norme di riferimento: IEC 60529 vs ISO 20653 (IP6K7, IP6K9K) e differenze con NEMA

Sebbene il grado di protezione IP sia un linguaggio universale, è importante conoscere le norme che lo regolano e le sue varianti. La classificazione standard, inclusa quella che definisce l’ip67 significato pratico, deriva dalla norma internazionale IEC 60529. Questo è lo standard di riferimento globale che stabilisce le procedure di test di tenuta per definire la resistenza a solidi e liquidi degli involucri.

Accanto allo standard IEC, esistono normative specifiche come la ISO 20653, nata per le severe esigenze del settore automotive. Questa introduce codici come IP69K, dove la lettera “K” indica test contro getti d’acqua ad alta pressione e alta temperatura, simulando condizioni di lavaggio industriale o aggressivo. È una protezione ancora più stringente, pensata per componenti elettronici esposti a condizioni estreme.

Un’altra distinzione cruciale è quella del confronto NEMA vs IP. Mentre il sistema IP è lo standard internazionale, le classificazioni NEMA (National Electrical Manufacturers Association) sono usate principalmente in Nord America. La differenza è sostanziale: un rating NEMA (es. NEMA 4) non è direttamente convertibile in un grado IP. Le norme NEMA, infatti, valutano anche la resistenza alla corrosione, all’olio, al ghiaccio e l’idoneità per ambienti pericolosi, aspetti non coperti dalla sola scala IP. Sebbene un NEMA 4 sia spesso paragonato a un IP65 per la protezione dall’acqua, la sua valutazione è più ampia.

Per Darma Energia, navigare tra queste normative è parte del lavoro quotidiano per garantire la massima qualità. Selezionare un inverter o una custodia stagna significa verificare non solo il grado IP secondo la IEC 60529, ma anche comprendere le equivalenti garanzie se un componente proviene dal mercato americano, assicurando sempre che la protezione sia adeguata al contesto di installazione europeo e all’investimento del cliente.

Come si testa un prodotto IP67: metodi, attrezzature e condizioni di prova

La certificazione IP67 non è un’autodichiarazione, ma il risultato di procedure di test di tenuta standardizzate e rigorose, definite dalla norma IEC 60529. Questi test, eseguiti in laboratori specializzati con attrezzature calibrate, sono l’unica garanzia che un prodotto rispetti davvero le promesse di resistenza. Vediamo come si svolgono le prove per entrambe le cifre.

• Test di protezione dalla polvere (IP6X): Per verificare la protezione contro polvere totale (‘6’), il dispositivo viene inserito in una camera della polvere. Al suo interno viene fatta circolare una polvere di talco finissima, mentre una pompa crea una depressione all’interno dell’involucro per diverse ore. Questo “risucchio” forzato simula le peggiori condizioni possibili, tentando attivamente di far penetrare la polvere. Al termine del test, l’interno deve essere completamente privo di ogni traccia di polvere.

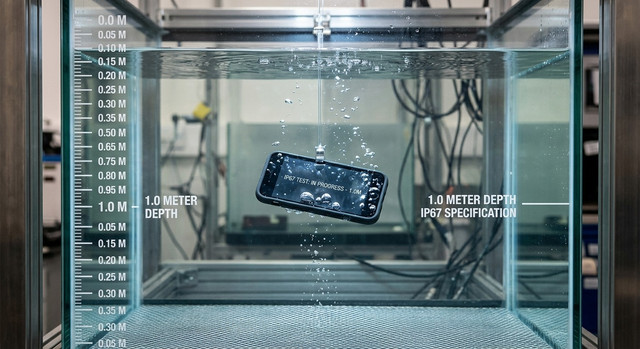

• Test di immersione (IPX7): La prova per la protezione all’acqua per immersione (‘7’) è altrettanto severa. Il dispositivo viene immerso completamente in una vasca d’acqua. La norma IPX7 stabilisce condizioni precise: la parte più bassa del prodotto deve trovarsi a 1 metro di profondità per una durata esatta di 30 minuti. L’infiltrazione di una quantità d’acqua che possa compromettere il funzionamento determina il fallimento del test.

Per Darma Energia, scegliere componenti testati e certificati da enti accreditati è un requisito fondamentale. Affidarsi a prodotti che hanno superato queste prove significa avere la certezza che inverter, connettori o custodie stagne siano stati messi alla prova per resistere alle condizioni reali più dure, proteggendo l’investimento del cliente per decenni.

In quali casi scegliere IP67: esterno, illuminazione, smartphone, sensori e quadri elettrici

Conoscere la teoria è fondamentale, ma per comprendere fino in fondo l’ip67 significato pratico è utile analizzare dove questo grado di protezione IP fa davvero la differenza. La sua versatilità lo rende uno standard chiave in settori molto diversi, dall’impiantistica industriale all’elettronica di consumo che usiamo ogni giorno. Ecco alcune delle applicazioni più comuni:

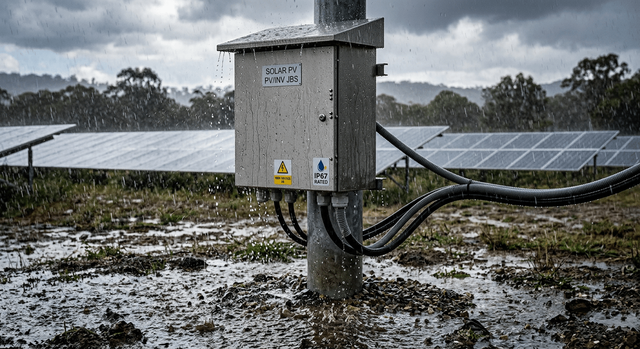

• Impianti fotovoltaici e quadri elettrici: Per Darma Energia, che progetta sistemi energetici destinati a durare decenni, la robustezza dei componenti è cruciale. Quadri elettrici esterni, connettori e sensori di monitoraggio installati a terra o in pozzetti sono a rischio di allagamento temporaneo. L’IP67 garantisce che le custodie stagne proteggano l’elettronica anche in caso di immersione, salvaguardando l’investimento del cliente.

• Illuminazione esterna e sensori IoT: Un faretto a LED in un giardino, una lampada smart su un terrazzo o un sensore agricolo per l’umidità del suolo necessitano di una protezione superiore alla semplice pioggia. L’IPX7 offre la resistenza a ristagni d’acqua e immersioni accidentali, mentre la protezione contro polvere totale ne assicura la longevità in ambienti polverosi o agricoli.

• Dispositivi elettronici di consumo: L’IP67 è diventato uno standard per smartphone e smartwatch. Offre quella tranquillità mentale contro cadute accidentali in acqua (piscina, lavandino) o l’uso sotto la pioggia battente. Anche auricolari e action cam si affidano a questo grado di protezione per garantire durabilità durante l’attività sportiva e l’uso all’aperto.

Grado IP vs classe di protezione elettrica: perché non sono la stessa cosa

È un errore comune confondere il grado di protezione IP con la classe di protezione elettrica, eppure la loro differenza è sostanziale per la sicurezza. Mentre il codice IP (Ingress Protection) definisce quanto un involucro protegge i componenti interni da polvere e acqua, la classe di protezione elettrica indica come un apparecchio protegge l’utente dal rischio di scossa elettrica.

Le classi di protezione, normate a livello internazionale, sono principalmente tre:

• Classe I: Apparecchiature con isolamento principale e una connessione di messa a terra di protezione. In caso di guasto, la corrente viene deviata a terra, facendo scattare l’interruttore differenziale.
• Classe II: Dispositivi dotati di doppio isolamento o isolamento rinforzato. Non necessitano della messa a terra e sono identificati dal simbolo del doppio quadrato.
• Classe III: Apparecchi che funzionano a bassissima tensione di sicurezza (SELV), considerati sicuri contro il rischio di folgorazione.

Per Darma Energia, comprendere e valutare entrambi gli aspetti è essenziale. Un inverter IP67 è protetto da un allagamento, ma è la sua appartenenza alla Classe I a garantire che, in caso di guasto interno, i sistemi di sicurezza dell’impianto elettrico proteggano le persone. La sicurezza di un impianto è una combinazione inscindibile di resistenza ambientale (IP) e protezione elettrica (classe), un binomio che garantisce al cliente un sistema performante e sicuro nel tempo.
