Come funziona un fotovoltaico con accumulo, dal pannello alla batteria

Aggiornato il Verificato sulle fonti il 6 min di lettura

In breve

  • L’inverter manda l’energia prima ai consumi di casa, poi alla batteria e solo alla fine in rete; la sera la casa usa prima la batteria e poi la rete.
  • In una nostra simulazione PVGIS (4,5 kWp e 7,5 kWh nel trevigiano) la batteria arriva piena in circa 9 giorni su 10 a luglio e in 1 giorno su 2 a dicembre.
  • Ogni passaggio in batteria costa energia: per esempio Tesla dichiara per Powerwall 3 un rendimento del 97,5% dai pannelli alla casa e dell’89% passando dalla batteria.
  • Il contatore di scambio vede solo ciò che entra ed esce dalla rete: con la batteria calano le immissioni di giorno e i prelievi la sera.

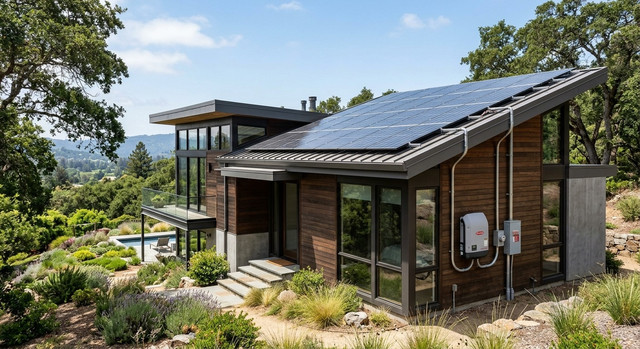

Casa con tetto in lamiera coperto di pannelli fotovoltaici, inverter e quadri elettrici sulla parete in legno
Indice
  1. Una giornata di sole, ora per ora
  2. Mese per mese: quanto lavora davvero la batteria
  3. Ogni passaggio costa energia
  4. Accumulo lato DC o lato AC
  5. Cosa misurano i contatori
  6. E durante un blackout?
  7. Le caratteristiche da leggere sulla scheda della batteria

In un impianto fotovoltaico con accumulo l’energia segue un ordine preciso: di giorno l’inverter alimenta prima la casa, con l’eccesso carica la batteria e solo quando la batteria è piena immette in rete. La sera e di notte la casa usa prima la batteria, poi la rete. La batteria non produce energia: sposta di qualche ora quella dei pannelli, con una piccola perdita a ogni passaggio. Qui trovi i flussi ora per ora, una simulazione mese per mese con dati PVGIS, le differenze tra accumulo lato DC e lato AC, cosa misurano i contatori e quando serve il backup; il quadro generale è nella guida all’impianto fotovoltaico, batterie e marche nella guida all’accumulo fotovoltaico.

Una giornata di sole, ora per ora

Momento Pannelli Casa Batteria Rete
Alba e primo mattino Producono poco Usa i pannelli, il resto dalla batteria o dalla rete Si scarica, se ha energia Prelievo, se serve
Tarda mattina e mezzogiorno Producono più di quanto la casa consuma Usa i pannelli Si carica con l’eccesso Nessuno scambio, finché la batteria si riempie
Primo pomeriggio, batteria piena Producono ancora molto Usa i pannelli Piena, ferma Immissione dell’eccesso
Sera Producono poco o nulla Usa la batteria Si scarica Prelievo solo se la batteria non basta
Notte Spenti Usa la batteria finché c’è energia Si scarica fino alla soglia minima Prelievo

Il "cervello" è l’inverter ibrido (o il sistema di gestione della batteria): misura in continuo quanto produce l’impianto e quanto consuma la casa, con un misuratore installato sul quadro elettrico, e decide se caricare o scaricare. Alcuni sistemi permettono di impostare priorità diverse, ad esempio tenere una riserva di carica per il backup.

Mese per mese: quanto lavora davvero la batteria

Per vedere il comportamento nel corso dell’anno abbiamo usato la serie oraria PVGIS 2005-2023 di Castelfranco Veneto.

  • Ipotesi: impianto da 4,5 kWp a sud, falda a 30°; batteria da 7,5 kWh utili con il 90% di rendimento tra carica e scarica; consumi di 3.900 kWh all’anno con profilo fisso (0,35 kW dalle 8 alle 18, 0,80 kW dalle 18 alle 24, 0,30 kW di notte), senza pompa di calore.
Mese Produzione al giorno Energia dalla batteria al giorno Giorni con batteria piena Prelievo dalla rete al giorno
Gennaio 10,3 kWh 4,5 kWh 51% 3,7 kWh
Marzo 17,2 kWh 5,7 kWh 75% 1,5 kWh
Maggio 20,5 kWh 6,0 kWh 84% 0,6 kWh
Luglio 23,1 kWh 6,3 kWh 97% 0,1 kWh
Settembre 18,5 kWh 6,3 kWh 85% 0,8 kWh
Novembre 9,9 kWh 4,3 kWh 48% 3,8 kWh
Dicembre 9,1 kWh 4,3 kWh 49% 4,2 kWh

Medie giornaliere 2005-2023. "Batteria piena" significa che nel giorno la batteria ha raggiunto la capacità massima almeno una volta.

Tre letture:

  • D’estate la batteria è quasi sempre piena e la casa preleva pochissimo; il limite non è la produzione ma quanto si consuma la sera.
  • D’inverno si riempie un giorno su due: dopo una giornata coperta la sera la batteria è mezza vuota e la casa torna a prelevare.
  • In un anno questa casa usa il 54% di ciò che produce e copre con il sole l’84% dei propri consumi; senza batteria sarebbero il 21% e il 32%.

Con una pompa di calore i consumi invernali crescono e il divario aumenta: è il motivo per cui non conviene dimensionare l’impianto sull’inverno, come spiegato nell’articolo su quanti kWp servono in una casa in classe A.

Ogni passaggio costa energia

Pannelli e batteria lavorano in corrente continua, la casa in corrente alternata: ogni conversione ha una perdita. Due esempi dalle schede tecniche:

  • Tesla Powerwall 3: rendimento dichiarato del 97,5% dai pannelli alla casa o alla rete, dell’89% dai pannelli alla batteria e poi alla casa.
  • BYD Battery-Box Premium HVS/HVM: rendimento di carica e scarica della sola batteria pari o superiore al 96%; il resto dipende dall’inverter abbinato.

Per questo l’energia usata subito vale più di quella passata in batteria, e la prima mossa resta spostare i consumi nelle ore di sole.

Accumulo lato DC o lato AC

La differenza è dove si collega la batteria rispetto all’inverter e al contatore di produzione. Nella guida alla connessione di e-distribuzione le posizioni sono tre:

Collegamento Dove si trova la batteria Uso tipico
Lato produzione in corrente continua Collegata all’inverter ibrido, insieme ai pannelli Impianti nuovi: una sola conversione verso la casa
Lato produzione in corrente alternata Dopo l’inverter ma prima del contatore di produzione Aggiunta a impianti esistenti, con un suo convertitore
Post-produzione Dopo il contatore di produzione, sull’impianto elettrico di casa Sistemi separati dall’impianto fotovoltaico

La posizione e la capacità della batteria vanno indicate nella domanda di connessione e nello schema elettrico, e devono coincidere: se non coincidono la pratica torna indietro. Per le regole di connessione (TICA) un sistema di accumulo è infatti un gruppo di generazione. Chi ha già un impianto può aggiungere la batteria lato AC: approfondimento sull’accumulo AC retrofit; per il lato DC conta la scelta dell’inverter, vedi i vantaggi dell’inverter ibrido. Esiste anche la soluzione con batteria e inverter nello stesso apparecchio: sistemi all-in-one.

Cosa misurano i contatori

  • Contatore di scambio: misura l’energia prelevata (sul display A1+, A2+, A3+ per fascia) e quella immessa (A1-, A2-, A3-). Non vede cosa succede tra pannelli, batteria e casa: con l’accumulo calano le immissioni di giorno e i prelievi la sera.
  • Contatore di produzione: misura l’energia uscita dall’impianto. Con il Modello Unico di e-distribuzione i lavori semplici di connessione si limitano di regola alla sua installazione.

L’autoconsumo reale si legge quindi nell’app dell’inverter o della batteria, non sul contatore di casa. Dettagli nell’articolo su contatore e fotovoltaico.

E durante un blackout?

Un impianto connesso alla rete si scollega quando la rete manca, anche se la batteria è carica: lo impongono le regole di connessione in bassa tensione (norma CEI 0-21). Per avere corrente serve la funzione di backup, che alimenta alcune linee o tutta la casa separandole dalla rete. Potenza e tempi di commutazione cambiano molto: con alcuni inverter è un’uscita da 3.000 VA che si attiva entro 15 secondi, con altri si arriva a 6.000 W o più in meno di un centesimo di secondo. Le configurazioni a confronto sono nell’articolo su on-grid, accumulo e off-grid.

Le caratteristiche da leggere sulla scheda della batteria

  • Capacità utilizzabile, non solo nominale: è l’energia che puoi davvero usare. Huawei, ad esempio, indica per la LUNA2000-S1 l’energia utilizzabile misurata con scarica completa, a 25 °C e a inizio vita.
  • Potenza di carica e scarica: limita quanta energia entra a mezzogiorno e quanti apparecchi alimenta la sera. Sempre per la LUNA2000-S1: 3,5 kW con un modulo, 10,5 kW con tre.
  • Temperature di esercizio e grado di protezione, per decidere se installarla in garage, in casa o all’esterno.
  • Garanzia: anni, energia o cicli garantiti e condizioni (Tesla, ad esempio, lega i 10 anni del Powerwall 3 a una connessione internet stabile).
  • Compatibilità con l’inverter: molte batterie funzionano solo con inverter elencati dal produttore.

Per scegliere la capacità sui tuoi consumi c’è l’articolo su come scegliere la capacità giusta di accumulo; prezzi ed esempi di rientro sono in quello su quanto costa il fotovoltaico con accumulo.

Questo approfondimento fa parte della guida impianto fotovoltaico: lì trovi il quadro completo, con costi indicativi e fonti.

Domande frequenti

Come funziona un impianto fotovoltaico con accumulo?

I pannelli producono corrente continua, l’inverter la trasforma in alternata e la manda prima alla casa; l’eccesso carica la batteria e, quando è piena, va in rete. La sera la casa usa l’energia della batteria e preleva dalla rete solo quando si esaurisce.

La batteria si carica anche d’inverno?

Sì, ma meno spesso. Nella nostra simulazione PVGIS con 4,5 kWp e 7,5 kWh nel trevigiano la batteria arriva piena in circa la metà dei giorni di dicembre, contro il 97% dei giorni di luglio.

Si può aggiungere la batteria a un impianto esistente?

Sì. Con un inverter ibrido si collega lato corrente continua; con un inverter tradizionale si usa un accumulo lato corrente alternata, con un suo convertitore. In entrambi i casi è una modifica dell’impianto da comunicare al distributore.

Con la batteria l’impianto funziona durante un blackout?

Solo se l’inverter ha la funzione di backup ed è cablato per usarla. Senza backup l’impianto si scollega dalla rete per sicurezza anche con la batteria carica.

Quanta energia si perde passando dalla batteria?

Dipende dal sistema. Per esempio Tesla dichiara per Powerwall 3 un rendimento dell’89% dai pannelli alla casa passando dalla batteria, contro il 97,5% dell’uso diretto. Per questo conviene usare subito quanta più energia possibile.

Se vuoi una simulazione sui tuoi consumi, richiedi un preventivo fotovoltaico: partiamo dalla bolletta e dalla curva oraria dei consumi.

Fonti: Commissione europea, JRC, PVGIS 5.3 (serie oraria PVGIS-SARAH3 2005-2023, elaborazione del 9 ottobre 2026); e-distribuzione, Guida alla domanda di connessione (aggiornamento 1 febbraio 2023) e Guida tecnica al contatore; ARERA, TICA, Allegato A alla delibera ARG/elt 99/08; Tesla, scheda tecnica Powerwall 3; Huawei, scheda tecnica LUNA2000-S1; BYD, scheda tecnica Battery-Box Premium HVS/HVM, riportata nella nostra scheda prodotto.
